Datenvisualisierung mit Pandas

Einführung

Pie Charts with Pandas

Es ist selten eine gute Idee, wenn man wissenschaftliche oder geschäftliche Daten nur rein textuell dem jeweiligen Zielpublikum präsentiert. Zur Visualisierung der Daten werden meistens verschiedene Arten von Diagrammen verwendet. Dadurch wird die Kommunikation der Information effizienter und macht die Daten greifbarer. Mit anderen Worten macht es komplexe Daten zugänglicher und verständlicher. So können numerische Daten beispielsweise in Punkt-, Linien-, Säulen- und Balkendiagrammen sowie in Kreis-, Kuchen und Tortendiagrammen grafisch repräsentiert werden.

Wir haben bereits die starken Möglichkeiten von Matplotlib kennengelernt, um öffentlichkeitstaugliche Grafiken zu erstellen. Matplotlib ist ein Low-Level-Werkzeug, um dieses Ziel zu erreichen. Grafiken können noch durch Basis-Elemente erweitert werden, wie bspw. Legenden, Bezeichnungen und so weiter. Mit Pandas können all diese Möglichkeiten leichter umgesetzt werden.

Wir beginnen mit einem einfachen Beispiel eines Liniendiagrammes.

Liniendiagramm

Series

Sowohl die Pandas-Series, als auch die DataFrames, unterstüzen die Plot-Methode.

Sie können im folgenden einfaches Beispiel einer Linien-Grafik für ein Series-Objekt sehen. Wir verwenden eine einfache Python-Liste data für die Daten. Der Index wird für die x-Werte verwendet, oder die Domäne.

import matplotlib.pyplot as plt
import pandas as pd
data = [16.2, 16.6, 17.0, 17.3, 17.7, 18.0,
        18.3, 18.5, 18.3, 18.2, 17.9, 17.3,
        19.1, 19.3, 19.5, 19.8, 19.8, 20.0,
        20.2, 20.4, 20.6, 20.8, 21.0, 21.2,
        21.3, 21.5, 21.7, 21.8, 22.0, 22.3]
s = pd.Series(data, index=range(100, 250, 5))
s.plot()
plt.show()

Es ist möglich die Verwendung des Indexes zu unterdrücken, indem der Parameter use_index auf False gesetzt wird:

s.plot(use_index=False)
plt.show()

Im vorigen Beispiel bestand der Index aus numerischen Werten. In vielen Fällen besteht der Index jedoch aus Stringwerten. Wir spielen nun mit einem solchen Beispiel:

fruits = ['apples', 'oranges', 'cherries', 'pears']
quantities = [20, 33, 52, 10]
S = pd.Series(quantities, index=fruits)
plt.plot(S)  # notwendig ab Pandas-Version 0.23.4
#S.plot()    # funktioniert bis 0.23.4
plt.show()

Natürlich ergibt es wenig Sinn in diesem Fall, d.h. bei kategorialen Daten, ein Liniendiagramm zu benutzen, da die Daten ja keine kontinuierliche Funktion beschreiben. Hier empfiehlt es sich zum Beispiel ein Säulen-, Balken oder Kreisdiagramm zu benutzen.

DataFrames

Wir stellen nun die Plot-Methode für DataFrames vor. Dazu definieren wir ein Dictionary mit Bevölkerungswerten und Flächenangaben. Dieses Dictionary verwenden wir dann für die Erstellung eine DataFrame-Objektes, welches wir anschliessend für die Grafik verwenden wollen:

import pandas as pd
cities = {"Name": ["London", "Berlin", "Madrid", "Rom",
                   "Paris", "Wien", "Bukarest", "Hamburg",
                   "Budapest", "Warschau", "Barcelona",
                   "München", "Mailand"],
          "Bevölkerung": [8615246, 3562166, 3165235, 2874038,
                         2273305, 1805681, 1803425, 1760433,
                         1754000, 1740119, 1602386, 1493900,
                         1350680],
          "Fläche" : [1572, 891.85, 605.77, 1285,
                    105.4, 414.6, 228, 755,
                    525.2, 517, 101.9, 310.4,
                    181.8]
}
city_frame = pd.DataFrame(cities,
                          columns=["Bevölkerung", "Fläche"],
                          index=cities["Name"])
print(city_frame)

           Bevölkerung   Fläche
London         8615246  1572.00
Berlin         3562166   891.85
Madrid         3165235   605.77
Rom            2874038  1285.00
Paris          2273305   105.40
Wien           1805681   414.60
Bukarest       1803425   228.00
Hamburg        1760433   755.00
Budapest       1754000   525.20
Warschau       1740119   517.00
Barcelona      1602386   101.90
München        1493900   310.40
Mailand        1350680   181.80

Der folgende Code erstellt die Grafik unseres DataFrames. Die Flächen-Werte werden noch mit 1000 multipliziert, da die "Flächen"-Linie sonst unsichtbar bzw. durch die x-Achse verdeckt würde:

city_frame["Fläche"] *= 10000
city_frame.plot()
plt.show()

Die Beschriftung der Achsen entspricht nicht unseren Wünschen: Zum einen ist die X-Achse unbeschriftet und zum anderen sind die Werte der Y-Achse in wissenschaftlicher Notation angegeben. Letzeres erkennt man an der Beschriftung le7, die sich oben links oberhalb der Linie befindet. le7 bedeutet, dass die Werte der Y-Achse mit $10^7$ multipliziert werden müssen.

Die X-Achse können wir mit den Städtenamen versehen, indem wir explizit xticks auf den Wert range(len(city_frame.index) setzen. Der Parameter ret ist hierbei auch von besonderer Wichtigkeit. Mit ihm haben wir den Schrägdruck der Städtenamen erreicht, d.h. wir haben die Städtenamen um 60 Grad bezogen auf die Horizontale gedreht. Lässt man ihn weg oder setzt ihn auf Null, dann werden die Städtnamen überlappend gedruckt und damit unlesbar.

import matplotlib
city_frame.plot(xticks=range(len(city_frame.index)),
                rot=60)
plt.gca().yaxis.set_major_formatter(matplotlib.ticker.FormatStrFormatter('%d'))
plt.show()

Sekundärachsen (Twin Axes)

Die Flächen-Spalte hatten wir mit 10000 multipliziert, damit sie besser dargestellt werden kann. Die bessere Lösung besteht in der Verwendung von Sekundärachsen (engl. Twin Axes). Wir demonstrieren ihre Anwendung im nächsten Beispiel. Zunächst dividieren wir die Spalte Fläche durch 10000, um die ursprünglichen Werte wiederherzustellen:

city_frame["Fläche"] /= 10000

Um die Darstellung mit Sekundärachsen zu erreichen, benötigen wir subplots aus dem Modul matplotlib und die Funktion "twinx":

import matplotlib.pyplot as plt
fig, ax = plt.subplots()
fig.suptitle("Städtestatistik")
ax.set_ylabel("Bevölkerung")
ax.set_xlabel("Städte")
ax2 = ax.twinx()
ax2.set_ylabel("Fläche")
line1 = city_frame["Bevölkerung"].plot(ax=ax,
                                       style="b-",
                                       xticks=range(len(city_frame.index)),
                                       use_index=True,
                                       rot=60)
line2 = city_frame["Fläche"].plot(ax=ax2,
                                  style="g-")
ax.legend(["Bevölkerung"], loc=2)
ax2.legend(loc=1)
plt.show()

Wir können Sekundärachsen auch direkt in Pandas ohne Zuhilfenahme von Sublṕlots erzeugen, wie wir im Code des folgenden Programmes sehen:

import matplotlib.pyplot as plt
ax1 = city_frame["Bevölkerung"].plot(style="b-",
                                     xticks=range(len(city_frame.index)),
                                     use_index=True,
                                     rot=60)
ax2 = ax1.twinx()
#ax2.spines['right'].set_position(('axes', 1.0))
city_frame["Fläche"].plot(ax=ax2,
                          style="g-")
ax1.legend(loc=(.7,.9), frameon = False)
ax2.legend( loc=(.7, .85), frameon = False)
Wir erhalten die folgende Ergebnisse:
<matplotlib.legend.Legend at 0x7f7af5e32e48>

Mehrere Y-Achsen

Es lassen sich noch weitere Achsen hinzufügen.

Wir fügen eine weitere Achse zum city_frame hinzu, indem wir eine neue Spalte mit der Bevölkerungsdichte erstellen, d.h. die Anzahl der Menschen pro Quadratkilometer:

city_frame["Dichte"] = city_frame["Bevölkerung"] / city_frame["Fläche"]
print(city_frame.head(3))

        Bevölkerung   Fläche       Dichte
London      8615246  1572.00  5480.436387
Berlin      3562166   891.85  3994.131300
Madrid      3165235   605.77  5225.143206

Damit gibt es drei Spalten zu zeichnen. Für diesen Zweck erstellen wir drei Achsen um die Werte darzustellen:

import matplotlib.pyplot as plt
fig, ax = plt.subplots()
fig.suptitle("Städtestatistik")
ax.set_ylabel("Bevölkerung")
ax.set_xlabel("Städte")
ax_area, ax_density = ax.twinx(), ax.twinx()
ax_area.set_ylabel("Fläche")
ax_density.set_ylabel("Dichte")
rspine = ax_density.spines['right']
rspine.set_position(('axes', 1.25))
ax_density.set_frame_on(True)
ax_density.patch.set_visible(False)
fig.subplots_adjust(right=0.75)
city_frame["Bevölkerung"].plot(ax=ax,
                               style="b-",
                               xticks=range(len(city_frame.index)),
                               use_index=True,
                               rot=60)
city_frame["Fläche"].plot(ax=ax_area,
                         style="g-")
city_frame["Dichte"].plot(ax=ax_density,
                          style="r-")
plt.show()

Ein komplexeres Beispiel

Wir nutzen das zuvor erlangte Wissen im nächsten Beispiel. Wir verwenden dazu eine Datei mit Besucher-Statistiken der Webseite python-course.eu. Der Inhalt der Datei sieht folgendermassen aus:

Month Year 'Unique visitors' 'Number of visits' Pages Hits Bandwidth Unit
Jun 2010 11 13 42 290 2.63 MB
Jul 2010 27 39 232 939 9.42 MB
Aug 2010 75 87 207 1,096 17.37 MB
...
Aug 2018 407,512 642,542 1,223,319 7,829,987 472.37 GB
Sep 2018 463,937 703,327 1,187,224 8,468,723 514.46 GB
Oct 2018 537,343 826,290 1,403,176 10,013,025 620.55 GB
Nov 2018 514,072 781,335 1,295,594 9,487,834 642.16 GB
Dec 2018 464,763 682,741 1,209,298 8,348,946 544.44 GB

Das Einlesen dieser Datei können wir mittels read_csv bewerkstelligen. Die Daten sind durch Whitespaces getrennt. Damit auch eine Folge von Whitespaces als ein Delimter erkannt wird, benutzen wir einen regulären Ausdruck, d.h. r'\s+'. Die Tausenderstellen sind mit "," getrennt.

import pandas as pd
data_path = 'data1/'
fname = 'python_course_monthly_history.txt'
webstats = pd.read_csv(data_path + fname,
                       quotechar='"',
                       thousands=',',
                       delimiter=r'\s+')
# umbenennen der Spaltennamen:
webstats.columns = ['Month', 'Year', 'Visitors', 'Visits',
                    'Pages', 'Hits', 'Bandwidth', 'Unit']
webstats.head()
Führt man obigen Code aus, erhält man folgende Ausgabe:
Month Year Visitors Visits Pages Hits Bandwidth Unit
0 Jun 2010 11 13 42 290 2.63 MB
1 Jul 2010 27 39 232 939 9.42 MB
2 Aug 2010 75 87 207 1096 17.37 MB
3 Sep 2010 171 221 480 2373 39.63 MB
4 Oct 2010 238 301 552 2872 52.13 MB

Wir erkennen, dass die Angaben für die Bandbreite (Bandwidth) nicht in einer festen Einheit angegeben sind, sondern von der letzten Spalte abhängen. Sie können in Bytes, Megabytes oder in Gigabtes sein. Die Funktion unit_convert wandelt ein Tupel bestehend aus einem Wert und einer Einheit in einen Bytwert um. Wir wenden diese Funktion nun auf die beiden letzten Spalten an. Der Parameter axis muss auf 1 gesetzt sein, damit die Funktion jeweils einen Wert und eine Einheit angewendet wird:

def unit_convert(x):
    value, unit = x
    if unit == 'MB':
        value *= 1024
    elif unit == 'GB':
        value *= 1048576 # i.e. 1024 **2
    return value
cols = ['Bandwidth', 'Unit']
bandwidth = webstats[cols].apply(unit_convert,
                                 axis=1)

Als nächstes löschen wir die 'unit'-Spalte und ersetzen die 'Bandwidth'-Spalte mit den neu berechneten Werten bandwidth. Außerdem ersetzen wir die Montatsangaben durch einen neuen Stringwert, bestehend aus Monat und Jahr. Die Spalte Year löschen wir dann.

del webstats['Unit']
webstats['Bandwidth'] = bandwidth
def concat(x):
    """concatenates month and year"""
    return x[0] + " " + str(x[1])
month_year = webstats[['Month', 'Year']]
month_year = month_year.apply(concat,
                              axis=1)
webstats['Month'] = month_year
del webstats['Year']
webstats.set_index('Month', inplace=True)
del webstats['Bandwidth']
webstats[:10]
Wir können die folgende Ausgabe erwarten, wenn wir den obigen Python-Code ausführen:
Visitors Visits Pages Hits
Month
Jun 2010 11 13 42 290
Jul 2010 27 39 232 939
Aug 2010 75 87 207 1096
Sep 2010 171 221 480 2373
Oct 2010 238 301 552 2872
Nov 2010 353 455 912 5086
Dec 2010 366 423 944 4884
Jan 2011 911 1111 2321 11442
Feb 2011 1488 1807 4139 22291
Mar 2011 2128 2762 6009 32407

Nun sind wir bereit für den Plot des DataFrames:

xticks = range(1, len(webstats.index), 4)
webstats[['Visitors', 'Visits']].plot(use_index=True,
                                      rot=90,
                                      xticks=xticks)
plt.plot()
Der obige Code führt zu folgendem Ergebnis:
[]

Wir berechnen nun die durchschnittliche Anzahl der Besuche pro Besucher.

ratio = pd.Series(webstats["Visits"] / webstats["Visitors"],
                  index=webstats.index)
ratio.plot(use_index=True,
           xticks=range(1, len(ratio.index), 4),
           rot=90)
plt.show()

Spalten mit Zeichenketten (Strings) in Floats wandeln

Im Verzeichnis data1 haben wir die Datei

tiobe_programming_language_usage_nov2018.txt

mit einem Nutzungs-Ranking von Programmiersprachen. Die Daten wurden gesammelt und aufbereitet von TIOBE im November 2018.

Die Datei hat folgenden Inhalt:

Position    "Language"          Percentage
1           Java                16.748%
2           C                   14.396%
3           C++                  8.282%
4           Python               7.683%
5           "Visual Basic .NET"  6.490%
6           C#                   3.952%

Die Prozent-Spalte enthält Strings mit dem Prozent-Zeichen. Das Zeichen können wir nutzen (oder loswerden) indem wir die Funktion read_csv() verwenden. Alles was wir dafür tun müssen, ist eine Konverter-Funktion zu definieren. Diese Konverter-Funktion übergeben wir dann an read_csv() über das converters Dictionary, welches Spaltennamen als Schlüssel und als Werte Referenzen auf Funktionen enthält.

def strip_percentage_sign(x):
    return float(x.strip('%'))
data_path = "data1/"
progs = pd.read_csv(data_path + "tiobe_programming_language_usage_nov2018.txt",
                   quotechar='"',
                   thousands=",",
                   index_col=1,
                   converters={'Percentage':strip_percentage_sign},
                   delimiter=r"\s+")
del progs["Position"]
print(progs)
progs.plot(xticks=range(len(progs.index)),
           use_index=True,
           rot=90)
plt.show()

                      Percentage
Language
Java                      16.748
C                         14.396
C++                        8.282
Python                     7.683
Visual Basic .NET          6.490
C#                         3.952
JavaScript                 2.655
PHP                        2.376
SQL                        1.844
Go                         1.495
Objective-C                1.476
Swift                      1.455
Delphi/Object Pascal       1.423
R                          1.407
Assembly language          1.108
Ruby                       1.091
MATLAB                     1.030
Perl                       1.001
PL/SQL                     1.000
Visual Basic               0.854

Balkendiagramme in Pandas

Balkendiagramme mit Pandas zu erstellen ist ebenso einfach wie Liniendiagramme. Dazu fügen wir den Schlüsselwort-Parameter kind zu plot-Methode hinzu und setzen den Wert auf bar.

Ein einfaches Beispiel

import pandas as pd
data = [100, 120, 140, 180, 200, 210, 214]
s = pd.Series(data, index=range(len(data)))
s.plot(kind="bar", rot=0)
plt.plot()
Der obige Python-Code liefert Folgendes:
[]

Balken-Grafik für die Programmiersprachen-Nutzung

WIr gehen zurück zum Beispiel des Programmiersprachen-Rankings. Jetzt generieren eine Balken-Grafik der 6 meistverwendeten Programmiersprachen:

progs[:6].plot(kind="bar")
Der obige Code liefert folgendes Ergebnis:
<matplotlib.axes._subplots.AxesSubplot at 0x7f7af5b4ccf8>

Nun die Balkendiagramme mit allen Programmiersprachen:

progs.plot(kind="bar")
Wir können die folgende Ausgabe erwarten, wenn wir den obigen Python-Code ausführen:
<matplotlib.axes._subplots.AxesSubplot at 0x7f7af70bb400>

Farbgebung einer Balken-Grafik

Es ist möglich die Balken individuell zu färben, indem eine Liste dem Schlüsselwort-Parameter color zugewiesen wird:

my_colors = ['b', 'r', 'c', 'y', 'g', 'm']
progs[:6].plot(kind="bar",
               color=my_colors)
Wir können die folgende Ausgabe erwarten, wenn wir den obigen Python-Code ausführen:
<matplotlib.axes._subplots.AxesSubplot at 0x7f7af7339a20>

Kuchen-Diagramme in Pandas

Ein einfaches Beispiel

import pandas as pd
fruits = ['apples', 'pears', 'cherries', 'bananas']
series = pd.Series([20, 30, 40, 10],
                   index=fruits,
                   name='Fruits')
series.plot.pie(figsize=(6, 6))
Der obige Code führt zu folgendem Ergebnis:
<matplotlib.axes._subplots.AxesSubplot at 0x7f7af6d31908>

Obiges Kreisdiagramm lässt einen an einen Kuchen denken und wie bei einem Kuchen, kann man einzelne "Stücke" herausziehen, was sich mit dem Parameter explode bewerkstellen lässt. Diesem kann man eine Array-ähnliche Struktur, wie z.B. ein Tupel oder Liste, übergeben, die den Abstand vom Kreismittelpunkt beschreiben. Die Default-Werte sind Null, d.h. die "Kuchenstücke" sind nicht herausgezogen:

fruits = ['apples', 'pears', 'cherries', 'bananas']
series = pd.Series([20, 30, 40, 10],
                   index=fruits,
                   name='Fruits')
explode = [0, 0.10, 0.40, 0.5]
series.plot.pie(figsize=(6, 6),
                explode=explode)
Der obige Python-Code liefert Folgendes:
<matplotlib.axes._subplots.AxesSubplot at 0x7f7af74e9860>

Wir generieren die vorherige Balken-Grafik (Programmiersprachen) nun als Kuchen-Diagramm:

import matplotlib.pyplot as plt
my_colors = ['b', 'r', 'c', 'y', 'g', 'm']
progs.plot.pie(subplots=True,
               legend=False)
Wir können die folgende Ausgabe erwarten, wenn wir den obigen Python-Code ausführen:
array([<matplotlib.axes._subplots.AxesSubplot object at 0x7f7af74e9128>],
      dtype=object)

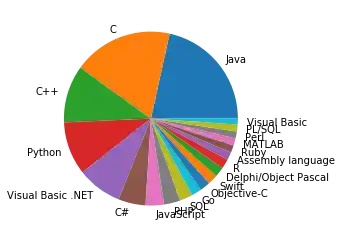

Es ist nicht schön, dass das y-Label Percentage innerhalb der Grafik angezeigt wird. Wir entfernen die Bezeichnung mit der Funktion plt.ylabel('').

import matplotlib.pyplot as plt
my_colors = ['b', 'r', 'c', 'y', 'g', 'm']
progs.plot.pie(subplots=True,
               legend=False)
plt.ylabel('')
Der obige Python-Code führt zu folgender Ausgabe:
Text(0,0.5,'')

Alle Alternativen für den Parameter kind im Überblick:
